機器視覺光源的照明方式

我們知道，在機器視覺檢測系統中，好的打光方式可以讓我們更準確地捕捉物體特征，提高物體與背景的對比度。那么本章，景通為您分享一下機器視覺光源的照明方式及應用特點。

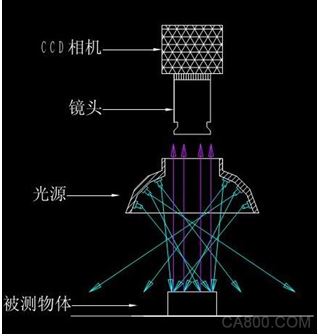

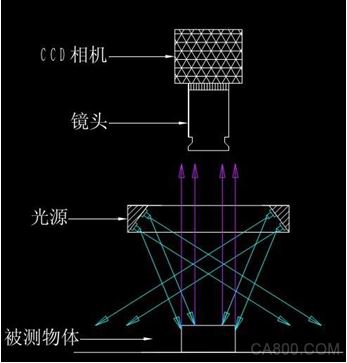

? 角度照明

特點及應用：在一定工作距離下，光束集中、亮度高、均勻性好、照射面積相對較小。常用于液晶校正、塑膠容器檢查、工件螺孔定位、標簽檢查、管腳檢查、集成電路印字檢查等。
適用光源：30、45、60、75等角度環光。

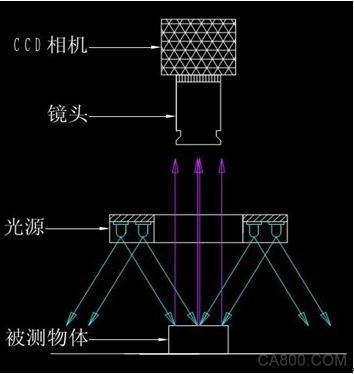

? 垂直照明

特點及應用：照射面積大、光照均勻性好、適用于較大面積照明。可用于基底和線路板定位、晶片部件檢查等。
適用光源：0角度環光、條型光源、面光源。

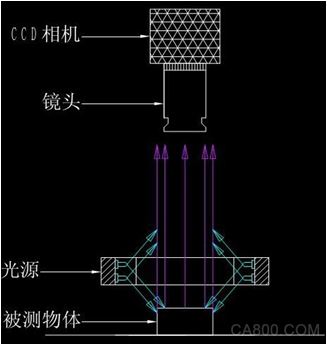

? 低角度照明

特點及應用：對表面凹凸表現力強。適用于晶片或玻璃基片上的傷痕檢查。
適用光源：90度環光。

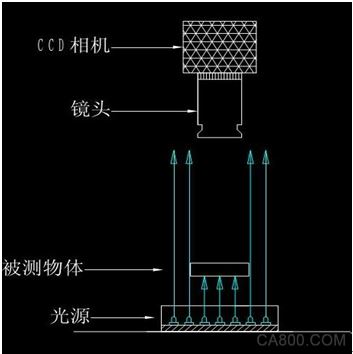

? 背光照明

特點及應用：發光面是一個漫射面，均勻性好。可用于鏡面反射材料，如晶片或玻璃基底上的傷痕檢測；LCD檢測；微小電子元件尺寸、形狀，靶標測試。
適用光源：背光源、平行背光源。
? 多角度照明

特點及應用：RGB三種不同顏色不同角度光照，可以實現焊點的三維信息的提取。適用于組裝機板的焊錫部份、球形或半圓形物體、其它奇怪形狀物體、接腳頭。
適用光源：AOI光源。

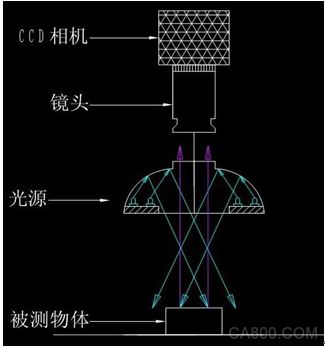

? 碗狀光照明

特點及應用：360度底部發光，通過碗狀內壁發射，形成球形均勻光照。用于檢測曲面的金屬表面文字和缺陷。
適用光源：球積分光源，通常也叫圓頂光、漫反射光源。

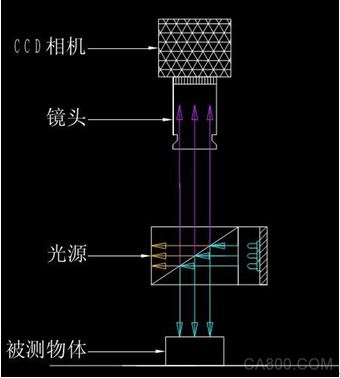

? 同軸光照明

特點及應用：類似于平行光的應用，光源前面帶漫反射板，形成二次光源，光線主要趨于平行。用于半導體、PCB板、以及金屬零件的表面成像檢測，微小元件的外形、尺寸測量。
適用光源：同軸光源，平行同軸光源。
