徠卡顯微鏡謹防“空”放大

在Zui簡單的情況下，一個光學顯微鏡包括一個透鏡靠近試樣（物鏡）和一個透鏡靠近眼睛（目鏡）的。?顯微鏡放大倍率的兩個顯微鏡透鏡的因子的乘積。?40倍物鏡和10X目鏡，例如，提供一個放大400倍。

光波定義限制

然而，這不是唯一的放大率，而且分辨率，指示表現能力的光學顯微鏡。?分辨率分別呈現兩個緊密相鄰點的能力。?根據瑞利判據，能夠分別成像的兩個點之間的Zui小距離對應的光的大約二分之一波長。

λ=光的波長?
N =試樣和物鏡之間的介質的折射率?

α=物鏡的半開口角

?

因此，藍光，分辨率極限大約為D = 0.2微米;?紅燈，周圍的D = 0.35微米。?UV物鏡達到的分辨率不到0.2微米。用肉眼，我們不能區分結構小于0.2毫米以下。

n×sinα值對應于數值孔徑（NA）中，光收集能力的量度和物鏡的分辨率。?由于孔徑角不能超過90°，折射率是從不小于1（N?空氣?= 1），NA是總是圍繞1為空氣。?當浸沒油被用于（N> 1），數值孔徑增加（高達約1.45），并與它一起，的分辨率。（奧林巴斯顯微鏡）

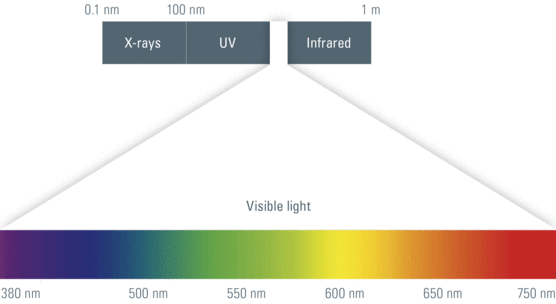

圖1：可見光的光譜

?

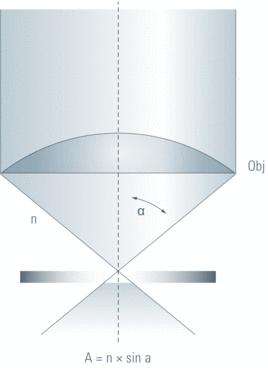

圖2：物鏡的數值孔徑決定了圖像的細節分辨率和亮度

更多的放大倍率并不總是更好

為了使微觀分辨率檢測到眼睛，圖像出現在與相應的放大倍率目鏡。?分辨率和放大倍率總是直接相互依存的。具有低放大倍數的物鏡具有低的數值孔徑，因此低分辨率。?對于高放大倍數的物鏡，數值孔徑也很高，通常為0.8一40×干物鏡。?但是，因為數值孔徑不能增加到超過某一點時，可使用的放大倍率范圍也被限制在經典光顯微鏡。?“有用”顯微鏡放大倍數為500×NA和1000×NA之間。

一些光顯微鏡擁有巨大的放大倍率，但實際上來說，極限是剛下1,400x。?專家稱一切都超出了“空放大。”?雖然結構出現較大，但沒有額外的細節都解決了。

?

圖3：硬金屬，用10％的鈷（亞微米結構中，0.6微米的初始顆粒尺寸），用于生產重型工具。?左：用干的物鏡來看，NA = 0.90;?右：用油浸物鏡觀察，NA = 1.30（康拉德·弗里德里希GMBH＆CO。KG，庫姆巴赫，德國提供）
