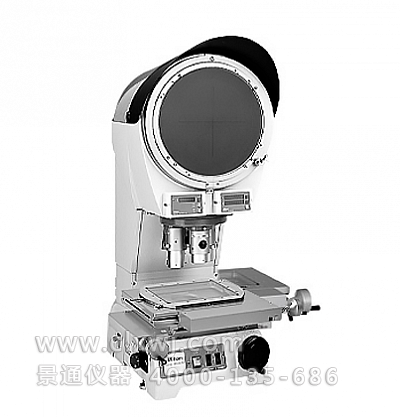

Zui大可搭載尼康的10X6型測量載物臺，其行程為250(X)×150(Y)mm，承載能力達20Kg；
可能支持的Zui大被測工件高度為100mm；
透射、垂直反射、斜反射照明等均為標準配置，其中透射照明的聚光鏡具有四段變焦功能，可以根據投影物鏡的倍率不同進行調節，以獲得Zui佳的照明效果；
可搭配專用數據處理器，或計算機數據處理軟件，實現多種復雜的測量。
測量顯微鏡與輪廓投影儀之通用附件
一、測量載物臺
測量載物臺與測量顯微鏡或輪廓投影儀組合使用，可以使放置在載物臺上面的被測物沿X、Y方向移動，并且可以直接讀取其移動量。帶有光柵尺的載物臺的移動量會以數字顯示，能夠與數據處理系統或打印機連接，進行迅速、方便的測量。
尼康提供大量的載物臺以供選擇，其中包括新款12x8載物臺。除O3L和9V以外，所有型號的載物臺均達到（3+L/50）μm（L = 測量長度，單位為mm）的卓越精度。也可以選購高精度型（1.5+L/100μm）（L=測量長度，單位為mm）載物臺。

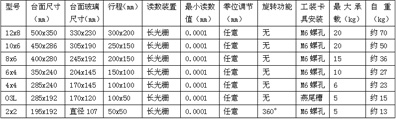

規格
注：有些測量載物臺需要用到一塊轉接板，才能安裝到測量顯微鏡或輪廓
投影儀上。
12x8
10x6
8x6
6x4
4x4
O3L
2x2
二、旋轉臺
安裝在上述測量載物臺上，可以帶動工件做水平旋轉，用來調整其方向和角度，便于找正。
4型（D）
3型（C）
2型（A2）
規格
| 型號 | 旋轉臺直徑 （mm） | 臺面玻璃直徑（mm） | 旋轉范圍 | 工裝卡具安裝 | 自重 （kg） | 適用載物臺 |
| 4型 （D） | 282 | 262 | 360o （無刻度） | 螺孔6-M6 | 約8 | 10x6，8x6，9V |
| 3型 （C） | 204 | 165 | 360o （無刻度） | 螺孔6-M6 | 約5 | 6x4，4x4 |
| 2型 （A2） | 160 | 107 | 360o （2分讀數） | T形槽/螺孔6-M6 | 約4 | O3L專用 |
三、臥式分度臺RI-3600L
A能夠以0.01°的分辨率旋轉被測物并顯示其角度。
規格
| Zui小讀數值 | 1″ |
| 控制分辨率 | 0.01° |
| 被測物Zui大直徑 | 75mm |
| 可安裝載物臺 | 10x6，8x6，6x4，4x4。 |
四、可傾式頂尖架
A2型可傾式頂尖架可裝在3型和2型兩種旋轉臺上使用；B型可傾式頂尖架是9V型載物臺專用的。
| 型號 | 水平狀態下Zui大工件直徑和長度 | 中心高度 | 傾角范圍 | 重量（kg） | 適用載物臺 |
| A2 | Ф68x120mm | 45mm | 10o（1格1o） | 約2.2 | 6X4與4X4（使用3型轉臺），2X2與O3L（使用2型轉臺） |
| B | Ф100x250mm | 100mm | 15o（1格1o） | 約6 | 9V專用 |
五、V型架（9V/O3L用）
用于橫向固定圓柱形工件，以便進行測量（自重約1kg）。
規格
| U形卡鉤掛位置 | 工件直徑 | 工件中心高度 |
| 下槽 | 5-16mm | 33-41mm |
| 上槽 | 13-25mm | 39-47mm |
六、DPU-414型熱敏打印機
可以連接到測量顯微鏡或輪廓投影儀上，用于打印計數器數值或DP-E1型數據處理器的輸出數據。 具體的連接方法，請查看有關產品樣本。
