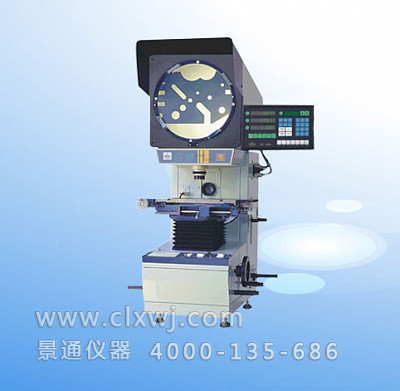

一、 CPJ-3010反像測量投影儀參數
|
投影屏 |
尺寸(mm) |
?312，使用范圍 > ?300 （刻有米字線）。 |
|||
|
旋轉范圍 |
0~360o |
||||
|
數顯解析度 |
1’或0.01o |
||||
|
物鏡參數 |
放大倍數 |
10x（標） |
20x（選） |
50x（選） |
100x(選) |
|
物方線視場（mm） |
φ30 |
φ15 |
φ6 |
φ3 |
|
|
物方工作距（mm） |
77.7 |
44.3 |
38.4 |
25.3 |
|
|
工作臺 |
金屬臺面尺寸(mm) |
306*152 |
|||
|
玻璃臺面尺(mm) |
175*100 |
||||
|
X座標行程(mm) |
100 |
||||
|
Y座標行程(mm) |
50 |
||||
|
Z座標行程(調焦用)(mm) |
90(調焦) |
||||
|
儀器測量精度(μm) |
3+L/75(L為被測長度，單位：mm) |
||||
|
X，Y座標數顯解析度：0.5μm |
|||||
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測 |
||||
|
照明系統 |
透射與反射照明光源均為24V，150W鹵素燈 |
||||
|
冷卻方式 |
強制風冷(3軸流風扇) |
||||
|
外形尺寸 |
770*550*1100 |
||||
|
儀器重量 |
125kg |
||||
二、注意事項
|
1 |
建議放置臺：載重需≥250kg,尺寸（長X寬X高）800*550*650(mm) |
