投影儀器用途：

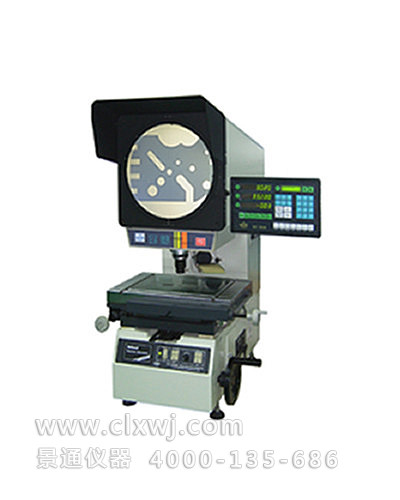

TMCPJ-3000Z系列全正像數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
投影儀器特點：
儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/75)μm，L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。
投影儀器規格參數：
|
投影儀器型號 |
TMCPJ-3007Z?投影儀 |
TMCPJ-3010Z?投影儀 |
TMCPJ-3015Z?投影儀 |
|
|
工 |
金屬臺面尺寸(mm) |
260×152 |
306×152 |
340×152 |
|
玻璃臺面尺寸(mm) |
125×100 |
175×100 |
196×96 |
|
|
X座標行程(mm) |
75 |
100 |
150 |
|
|
Y座標行程(mm) |
50 |
50 |
50 |
|
|
Z座標行程 |
90(調焦) |
90(調焦) |
90(調焦) |
|
|
儀器測量精度 |
3+L/75 |
3+L/50 |
4+L/25 |
|
|
X，Y座標數顯解析度：0.0005 |
||||
|
投影屏 |
投影屏尺寸(mm)：?312，使用范圍?>??300?（刻有米字線）。 |
|||
|
投影旋轉范圍：0~360o |
||||
|
旋轉角度數顯解析度：1’或0.01o |
||||
|
物鏡 |
放大倍數：?10X(必備)?20X(選)?50X(選)?100X(選) |
|||
|
物方線視場(mm)??30??15??6??3 |
||||
|
物方工作距(mm)?77.7?44.3?38.4?25.3 |
||||
|
數據處理系統 |
Dc-3000?多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測 |
|||
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素燈 |
|||
|
儀器電源 |
110V/220V(AC)，50/60Hz，總功率400W |
|||
|
冷卻方式 |
強制風冷(3軸流風扇) |
|||
|
外形尺寸 |
? |
770×550×1100 |
770×550×1100 |
770×550×1100 |
|
儀器重量 |
單位：kg |
120 |
125 |
130 |
|
選購件 |
微型打印機、光學尋邊器等，詳情請查閱投影儀附件明細 |
|||
