產品用途

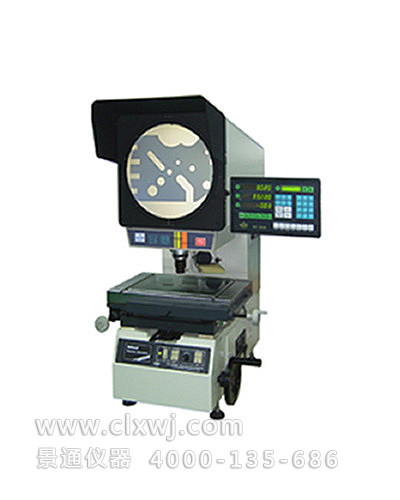

TMCPJ系列數字元測量投影儀是光、機、電一體化的精密高校測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
產品特點
TMCPJ-3000A(反像型號)?系列數字式測量投影儀整機品質優良，性能穩定。儀器配有腳踏開關和多功能數據處理表DC-300，數據輸出和采樣十分方便，使測量更快捷，效率更高。TMCPJ-3000C儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只須旋轉轉盤即可，不需要在單獨更換物鏡，操作更加方便簡單，儀器調焦由投筒升降實現，行程大，穩定性好；工作臺不升降，增強了穩定性，測量范圍的啊，精度高。
☆全正像：不必因上下顛倒，左右區分而煩惱
☆高精度：（3+L/75）可達國外同等儀器精度
☆大行程：250*150*100（調焦）
☆大載荷：50KG荷重精度指標不變
☆投影筒：升降調焦
☆尋邊器：自動瞄準采樣（選配）
技術規格參數
|
儀器型號 |
反像型 |
TMCPJ-3015A |
TMCPJ-3020A |
TMCPJ-3025A |
|||||||
|
工 |
金屬臺面尺寸（mm） |
354x228 |
404X160 |
450X280 |
|||||||
|
玻璃臺面尺寸(mm) |
210X160 |
260X160 |
306X196 |
||||||||
|
X坐標行程(mm) |
150 |
200 |
250 |
||||||||
|
Y坐標行程(mm) |
100 |
100 |
150 |
||||||||
|
Z坐標行程(mm) |
100(調焦) |
100(調焦) |
100(調焦) |
||||||||
|
儀器測量精度（μm） |
（3+L/75）（L為被測長度，單位：mm） |
||||||||||
|
X、Y坐標數顯解析度（μm） |
0.5(μm) |
||||||||||
|
外形尺寸 |
長X寬X高(mm) |
780X780X1100 |
780X780X1100 |
810X780X1120 |
|||||||
|
儀器重量 |
單位：kg |
160 |
160 |
180 |
|||||||
|
|
投影屏尺寸（mm） |
?312，?使用范圍>??300?（刻有米字線） |
|||||||||
|
投影屏選擇范圍 |
0~360o |
||||||||||
|
旋轉角度數顯解析度 |
1′或0.01o |
||||||||||
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X((選) |
100X（選） |
||||||
|
物方線視場（mm） |
?30 |
?15 |
?6 |
?3 |
|||||||
|
物方工作距（mm） |
77.7 |
44.3 |
38.4 |
25.3 |
|||||||
|
測量Zui大高度(mm) |
90 |
90 |
90 |
90 |
|||||||
|
儀器電源 |
110V/220V（AC）?50/60HZ |
總功率 |
400W |
||||||||
|
建議放置臺 |
載重?≥250?尺寸（長X寬X高）800X550X650（mm） |
||||||||||
|
數據處理系統 |
DC-3000多功能數顯表?全中文顯示?可做多點采樣?坐標旋轉?點、線、圓、距離、角度測量?RS-232數據輸出 |
||||||||||
|
儀器照明 |
透射與反射照明光源均為24W/150W鹵素燈 |
||||||||||
|
冷卻方式 |
強制風冷 |
||||||||||
|
儀器選配件 |
微型打印機，光學尋邊器?M2D-TMCPJ軟件等—詳細請見投影儀附件說明書 |
||||||||||
