1、產品介紹

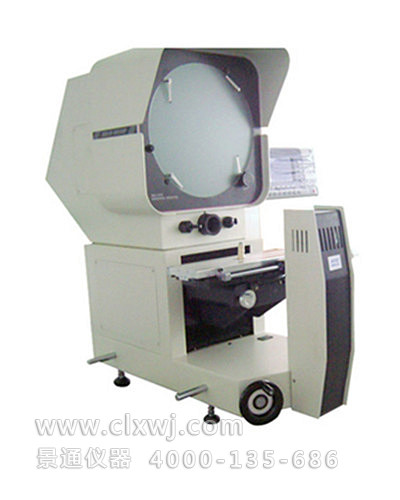

TMXY-600型大屏幕臥式測量投影儀，是一種光、機、電、計算機一體化的精密高效光學計量儀器，投影儀被廣泛的應用于機械、儀表、電子、輕工等行業，院校、研究所以及計量檢定部門的計量室、試驗室和生產車間。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等各種工具、刀具和零件、以及端子、鐘表、金剛石等。
2、儀器規格參數
2.1?投影屏
2.1.1?投影屏尺寸(mm)：?615
2.1.2?投影屏旋轉范圍：0~360°
2.1.3?旋轉角度數顯當量：1'或0.01°
2.2?物鏡
|
物鏡放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方工作距離(mm) |
?180 |
120 |
80 |
62 |
|
物方線視場(mm) |
??60 |
?30 |
?12 |
?6 |
2.3?工作臺
2.3.1?X坐標行程：300mm
2.3.2?Z坐標行程：150mm
2.3.3?Y坐標行程：125mm（調焦）
2.3.4?工作臺尺寸：455×126mm
2.3.5?工作臺擺動范圍：±15°
2.4?數據處理系統
2.4.1?DC-3000?多功能數據處理系統，全中文顯示可做多點采樣，
????座標旋轉，點、線、距離，角度檢測RS-232數據輸出
2.5?儀器照明
2.5.1?透射照明光源：24∨/150W?鹵鎢燈
2.5.2?反射照明光源：21∨/150W?鹵鎢燈（帶照明光線）
2.5.3?冷卻方式：?強制風冷（3軸流風扇）
2.5.4?儀器電源：110∨/220∨（AC），50/60HZ，總功率400W
2.5.5?儀器處形尺寸（長×寬×高）：1620×750×1410mm
2.5.6?儀器重量（Kg）：200
