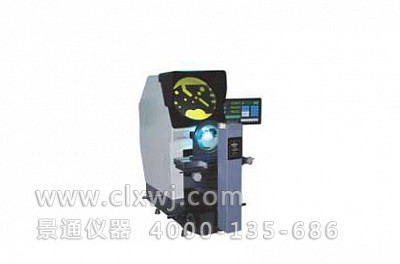

用途特點 | J臥式投影儀適用于大型或臺式/立式投影儀不方便檢測的零件,臥式投影儀視野大,測試直觀,操作方便,能高效率檢測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪、螺紋、齒輪和成形銑刀等。廣泛用于機械、電子和科研教學、計量檢測機構。 | ? | 光學系統質量優良,物鏡成像清晰,放大倍率準確,在透射光照明下,輪廓測量誤差小于0.08%。 | ? | 投影屏旋轉機構裝有角位移光電傳感器,顯示分辨率達1′或0.01°可作任意角度的快速測量,誤差在5′之內。 | ? | 多功能數據處理表,具備快捷操作模式,讀數直觀,設置方便,數據輸出和采樣更快捷。 | ? | 具有多種顯示功能,可進行公/英制轉換;相對/絕對坐標轉換;角度的60進制與100進制轉換以及坐標值的二等分。 | ? | 配有RS232接口,與計算機連接后,采用專業測量軟件,可對坐標測量資料進行自動處理,既可輸出測試報告也可輸出測繪圖形,功能強,效率高。 | ? | 具有坐標擺正功能,使操作方便。 |
規 格 系統/型號 | CPJ-3020W | CPJ-4025W | 工作臺 | 工作臺面積mm | 400х150 | 450х220 | X坐標行程mm | 200 | 250 | Z坐標行程mm | 100 | 150 | Y坐標調焦行程mm | 75 | 100 | 數顯分辨率 | 0.005mm | 測量精度 | ≤(4+L/25)μm L=被測件長度,單位mm | 投影屏 | 投影屏尺寸 | Φ300mm 刻有米字線 | Φ400mm 刻有米字線 | 旋轉范圍 | 0-360° | 旋轉角度數顯分辨率 | 1′或0.01o | 數顯表 | DC-3000多功能數據處理系統:中英文顯示,可做多點采樣,座標旋轉,點和線,長度和角度,圓和弧檢測,并帶有RS-232數據輸出,便于升級計算機操作系統 | 電源 | 輸入功率:AC110V/220V,50/60Hz,450W | 照明(鹵素燈24V/150W) | 透射:高低二檔照明,風冷
反射:雙光纖斜照明,風冷 | 透射照明:風冷
反射照明:光纖照明,風冷 | 外形尺寸(寬х深х高)mm3 | 1090х830х1010 | 1215х646х1210 | 重量kg | 160 | 240 |
放大倍率和視場 CPJ-3020W 放大倍數 | 10× | 20×* | 50×* | 100×* | 物方視場mm | Φ30 | Φ15 | Φ6 | Φ3 | 工作距離mm | 77.7 | 44.3 | 38.4 | 25.3 |
| CPJ-4025W 放大倍數 | 5×* | 10× | 20×* | 50×* | 100×* | 物方視場mm | Φ80 | Φ40 | Φ20 | Φ8 | Φ4 | 工作距離mm | 93.7 | 103.9 | 95.1 | 65.7 | 35.0 |
|
|
