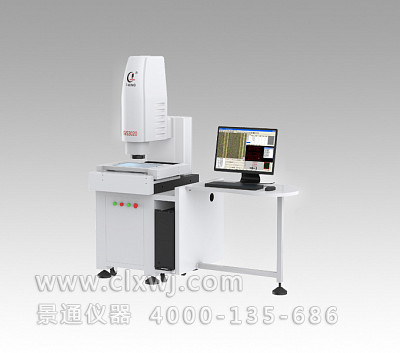

GVS3020 產品介紹
GVS系列精密全自動影像測量儀，廣泛應用于模切、觸摸屏、手機、醫療器械、PCB、菲林、電子載料帶、橡膠、鐘表、齒輪、機械加工、汽摩配、軸承、電機、精密五金、刀具、模具、光學元件等行業及科研院所、大專院校、計量機構和企業計量室；同時還服務于航空、航天部軍工企業。
○ 大理石底座結構，航空鋁材保證擁有極高的穩定性及剛性
○ 精密線性導軌和研磨級滾珠螺桿，配松下伺服馬達全閉環控制，高穩定性、高精度、速度快
○ 高分辨率彩色攝像機520TV線，保證擁有高品質的測量畫面
○ 自動變倍鏡頭，改變倍率后不需要重新選取比例尺
○ 可程控三環八區LED表面冷光源、輪廓冷光源，使光源對測量要求的適性更加強大
○ 美國GIS精密光學尺，分辨率為0.5um
○ 可選配英國Renishaw接觸式探頭或日本CCD激光位移傳感器
GVS系列 技術參數與規格
型號、參數 | GVS2010 | GV3020 | GV4030 | |
測量范圍 （mm） | X | 200 | 300 | 400 |
Y | 100 | 200 | 300 | |
Z | 150 | 150 | 150 | |
工作臺 （mm） | 硬質合金臺面 | 360*260 | 460*360 | 560*460 |
玻璃臺面 | 260*160 | 360*260 | 460*360 | |
承重 | 30kg | 30kg | 35kg | |
影像及 測量系統 | 速度 | 350mm/s | ||
CCD | 高分辨率彩色攝像機520TV線 | |||
物鏡 | 自動變倍鏡頭0.7-4.5X（選配同軸光） | |||
放大倍率 | 18-120X或30-225X（17英寸彩色顯示器） | |||
工作距離 | 90mm | |||
顯示分辨率 | 美國GIS精密光學尺，分辨率為0.5μm | |||
線性精度μm | 任意方向、位置、長度均可達到4μm，顛覆傳統，國內首創 | |||
外形尺寸mm | 740*4800*1070 | 825*580*1070 | 960*710*1090 | |
儀器重量 | 130kg | 190kg | 270kg | |
照明 | 可程控三環八區LED表面光及輪廓光 | |||
電源 | 220V±10%（AC）50Hz | |||
附注：隨機配送機臺工作桌一張。防塵罩一個，電腦為可選配置
