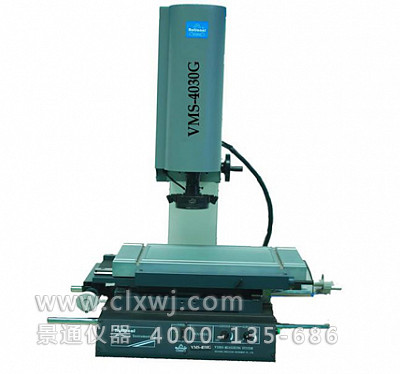

WVMS-4030G標準型影像測量儀

一、產品簡介：

二、配置說明：

三、其他附件：

四、儀器軟件概要

QMSD軟件

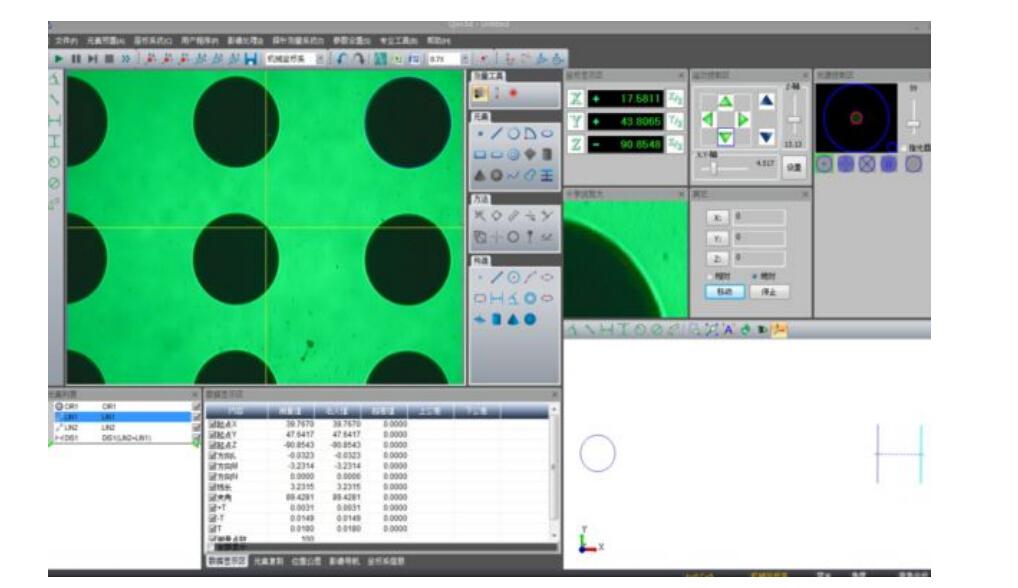

1、操作界面

2、軟件功能介紹

A、可應用于自動影像儀帶簡易測頭和激光位移器的儀器。

B、可測量多種元素，如點、線、圓、弧、槽、橢圓、矩形、圓環、云線、距離、角度，并可對這些元素進行預置，還可以通過他們構造出中心點、交點、中點、線、圓、角度、距離等等。

C、可使用探針測量多種元素，如點、點、線、圓、弧、槽、橢圓、平面、圓柱、圓錐、球等。

D、用戶可根據測量需求選擇智能尋邊測量、傳統尋邊測量、多段采點測量、對比測量、放大采點測量、十字線采點測量、臨近采點測量、鼠標測量、探針測量以及激光采點測量十種測量方式進行工件檢測。強大的構造功能能夠滿足絕大部分測量要求。

E、建立二維坐標系和三維坐標系、原點平移、任意軸擺正、坐標系重置、坐標系保存、坐標系調用、圖形縮放、圖形平移、圖形選中以及刪除等多種處理，測量方法方便快捷。

F、SPC專業統計分析工具，提供平均數管制圖、全距管制圖、直方圖、CPK偏移圖等十四種管制分析圖、利用數理統計原理，有效控制生產過程，不斷改進質量。

G、測量圖形可發送到AutoCAD中進行在處理，測量數據可發送到自定義Excel模板中，滿足客戶輸出報表的多樣性。

H、記錄用戶程序、編輯程序、執行程序。

I、提供自動對焦，鏡頭自動變倍的功能。

J、大批量制圖測量功能。可提高用戶一次檢測多個工件，并做成報表。

K、CAD圖檔（DXF）導入和導出，Gerber文件導入。

L、誤差補償--幾何誤差補償，自動變倍鏡頭中心補償等。

M、程序調控光源。

N、激光位移器測量平面度，高度以及平度等功能。

O、形為公差，形狀公差圖以及位置公差。

P、提供簡體中文，繁體中文和英文三種語言接口。

Q、探針管理系統---標準器建立，探針校正以及探針管理等功能。

R、影響與探針，影像與激光位移器同步。

S、參數設置---語言、基本參數、預設測量點數、數據顯示設置、用戶程序參數設備、巡邊設置。

3、其他功能

（1）坐標系統：能建立基準坐標系，可在此基礎上實現測量系統誤差修正。

建立工件坐標系的方法靈活多樣，既有適用面廣的通用方法，又有七種針對性強，帶屏幕提示，操作方便的專用方法。可實現各坐標系的存儲，調用與坐標變換。

能方便的實現直角坐標系與樁坐標系、球坐標系之間的相互轉換。有球坐標系，便于簡化對球面和圓錐免得描述與計算。

（2）元素測量

能直接測量12種幾何元素（點、直線、平面、圓、圓弧、橢圓、鍵槽、圓柱、圓錐、球、距離、角度）。所測元素類型較多。

（3）元素構造

能對測量結果窗口中的元素（測量元素、構造元素和預置元素）用4種構造法（[提取]、[縮放]、[平移]、[組合]、[平行]、[垂直]、[投影]、[鏡像]、[對稱]、[旋轉]、[相交]、[相切]、[分割]、[統計]）構造12種幾何元素。

（4）特征參數

幾何元素的特征參數豐富（包括基本特征參數和繪圖特征參數。詳見“幾何元素特征參數一覽表”），不僅能準確描述幾何元素的形狀、方位與尺寸，還為增強幾何元素的構造功能和繪圖功能奠定了基礎。

（4）形位公差

能測量計算四種形狀公差（直線度、平面度、圓度、圓柱度）和6種位置公差（平行度、垂直度、傾斜度、位置度、同軸度、對稱度）。計算各種形位公差的數學模型完全符合國標GB/T1182-1996的規定。

（5）圖形功能

有強大的基本幾何元素的圖形處理功能（縮放、平移、窗口顯示、全屏顯示、主視圖、俯視圖、右視圖、后視圖、仰視圖、左視圖等功能），使測量結果變得更加形象直觀。

（6）報表功能

測量和構造結果的報表十分豐富（有文字報表，動態圖文混合報表。動態測量點誤差圖形報表燈多種報表）對報表均能作為工程文件儲存與開啟，還有顯示測量元素特征參數的飛梭報表。

（7）報表文件導出功能

對各種M3D報表文件，除具有儲存、開啟、顯示、打印功能外，還具有文件導出功能。能將測量結果數據

（8）語言轉換：

現已準備好的“中文簡體”、“中文繁體”與“英文”三種屏幕對話語言已能滿足絕大多數用戶的需求。系統默認的語言與計算機操作系統相一致。用戶可通過“參數設置”欄實現中英文切換。
