一、 儀器用途：

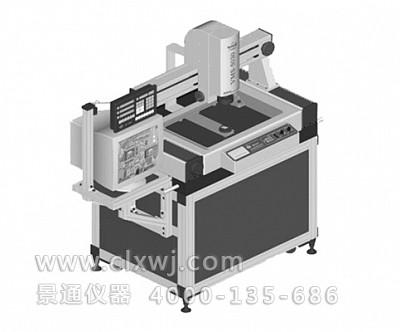

VMS-5030型影像測量儀儀器通用于以二座標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業廣泛使用。
1.儀器采用彩色CCD攝像機、變焦距物鏡與十字線發生器作為測量瞄準系統;
2.由二座標工作臺、光柵尺與DC-3000電 箱組成數字測量及數據處理系統;
3.儀器具有多種數據處理、顯示、輸入、輸出功能,特別是工件擺正功能很實用;
4.儀器備有RS232界面,與電腦連接后,采用專門測量軟件M2D可對測量圖形進行處理及輸出
二、 系統簡介
本系統是將傳統的顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品。它不但能將所觀察的工件顯示在計算機屏幕上，還能將所觀察的圖像在計算機上很方便地測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離兩平行線距離、點到直線距離、垂線長度 等等），快速測量工件之尺寸，自動標注，是一種比較經濟實惠的計量儀器。
三、 技術參數
工作臺面 | 金屬臺尺寸(mm): 700 ×450 |
玻璃臺尺寸(mm): 550 ×350 | |
移動行程 (mm): 500 ×300 | |
測量與瞄準系統(標準配置) | 成像器:日本SONY 1/2"彩色CCD 顯示器:15 英寸彩色顯示器 |
變焦物鏡倍率: 美國NAVITAR 0.7~4.5X 工作距離 :92mm | |
視頻總放大倍數: 30~190X 物方視場 : 10.6~1.6mm | |
雙十字線發生器 X.Y坐標測量示值誤差≤ （3+L/75)μm | |
儀器重量( kg ) | 350Kg |
照明: 表面光源與透射光源均用LED,亮度可調 ;電源:220V(AC), 50HZ, 30W | |
四、 選購件
物鏡 | 視頻總放大倍數 | 物方視場 | 工作距離 |
0.5X | 15X~95X | 20~3.2 | 175 |
2X | 60X~380X | 5~0.8 | 36 |
