用途特點
VM系列影像測量儀,由變倍物鏡和CCD攝像機采集,以高精度工作臺及分辨力高達0.001mm的線位移光柵傳感器作為計量基準,并由二維測量軟件對測試件的實物影像作各種圖形測量,及對圖像進行處理,編輯,保存和輸出（打印測試報告和轉入CAD等）
VM系列影像測量儀測量范圍大,功能多和精度高,可對點,線,圓,弧,角和同軸,平行,相交,形狀與位置關系及虛擬量等,作二維影像測量,并具有自動尋邊和工件擺正功能,特別適合于規則曲線及超精密零件的測量。
配備全功能幾何測量軟件,可作復雜的精密測量,測量軌跡可輸出為DXF格式文件,供CAD軟件編輯。測量數據還可以輸出為Word或Excel文件,方便用戶存儲或作進一步分析處理,快捷完成如SP,QC,QA等工作,提高了工作質量和效率。
Z向立柱及底座均采用高精密花崗巖制作,以確保儀器的動態平衡,精確性和穩定性。Z軸并采用先進的雙線性導軌雙滑座滾珠導螺桿結構。
景通精密測量儀器友情提示：
由于該產品已進行多次功能升級和更新迭代，我們不保證VM-2010B影像測量儀 提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
主要技術參數
規格 | VM-1510 | VM-2010 | VM-3020 | VM-4030 | |
工 作 臺 | X-Y坐標 mm | 150×100 | 200×100 | 300×200 | 400×300 |
金屬臺面 mm | 354×228 | 404×228 | 500×330 | 606×466 | |
玻璃臺面 mm | 210×160 | 260×160 | 350×280 | 450×350 | |
Z向調焦范圍 | 150mm | ||||
傳感器 | X-Y向精密光柵尺 | ||||
分辨率 | 1µm | ||||
測量精度 | X-Y坐標測量示值誤差≤±(3+L/75)µm, L －被測長度mm | ||||
光學系統 | 變焦物鏡0.7×-4.5× | ||||
影像采集 | 彩色CCD攝像機 | ||||
照明系統 | 可調光LED反射及透射照明 | ||||
儀器體積mm³ | 756*540*860 | 756*540*860 | 670*660*950 | 720*950*1020 | |
儀器重量kg | 100 | 110 | 140 | 240 | |
放大倍率和視場
變焦物鏡 | 附加物鏡 | 線視場mm | 總放大率 | 工作距離mm |
0.7×-4.5× | — | 10-1.6 | 30×-190× | 92 |
2×(選) | 5-0.8 | 60×-380× | 36 | |
0.5×(選) | 20-3.2 | 15×-95× | 175 |

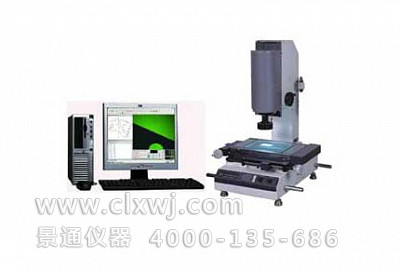

VM-2010B系列
光柵數據及視頻信號通過數據處理器接入微機,顯示屏顯示測量結果和實物影像,并由測量軟件進行圖形測量（需配備微機才能使用）
系統配置：
1．影像測量儀主機
2．變焦物鏡0.7×-4.5×
3．彩色CCD攝像機
4．測量軟件：包括數據處理器及影像卡
5．微機和打印機：自備或選配
