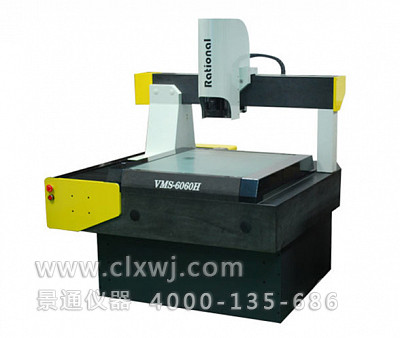

由于該產品已進行多次功能升級和更新迭代，我們不保證VMS-6060H中大行程CNC型影像測量儀提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
產品特點：
- 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
- 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能。
- 采用亞像素細分技術，提高邊界分辨能力。
- SPC數據處理分析，提高邊界分辨能力
- X、Y、Z三軸伺服控制，定位精度高速度快，X、Y速度可達300mm/s,運行平穩
- X、Y向導軌采用高精度花崗石，具有高穩定性及剛性，不易變形
- XY向移動的部分采用摩擦，高速度，高精度的氣浮移動導向系統
- 可選配自動變倍功能，無需頻繁像素校正實現多倍率下高效測量
- 可配白光進行納米級深度測量
- 采用氣浮傳動，精度高，穩定性好
- 花崗石直線度和玻璃平面度好，花崗石導軌無摩擦、不磨損
- 激光指示器指示測量位置，快速定位，并輔助對焦。
- 配置操縱手柄(方便測量孔類工件)
- 可選配鏡頭(適合不同的物方視場)
一、技術規格參數：
型號 | VMS-6060H | VMS-6090H |
玻璃臺尺寸(mm) | 640*770 | 640*1070 |
運動行程(mm) | 600*600*200 | 600*900*200 |
外形尺寸(L*W*H)(mm) | 1500*1300*1510 | 1800*1300*1510 |
儀器重量(kg) | 1281 | 1500 |
X、Y、Z數顯表分辨力 | 0.5μm | 0.5μm |
X、Y坐標示值誤差 | (3+L/200)μm(L為被測量長度，單位:mm) | (3+L/200)μm(L為被測量長度，單位:mm) |
影像系統 | 攝像機： 1/2"CCD攝像機 | |
VMS-6060H/6090H工作環境 | ||
電 源 | AC100----240V 50/60Hz | |
功 率 | 450W(不包含電腦) | |
氣源壓力 | ≥0.5MPa | |
空氣流量 | 120L/min (0.4MPa) | |
溫度范圍 | 20±2℃ < 1℃/h < 2℃/24h < 1℃/m | |
濕 度 | 55%—65% | |
二、儀器配件：
儀器配件 | 1X鏡筒(標配) | 0.5X鏡筒(選配) | 工作距離 | ||
變 倍 鏡 | 0.7X～4.5X | 0.7X～4.5X | (mm) | ||
附 加 鏡 | 視頻倍率 | 物方視場(mm) | 視頻倍率 | 物方視場(mm) |
|
0.5X (選) | 11.8X～74X | 22～3.4 | 5.9X～37X | 44～6.8 | 175 |
標 配 | 23.5X～148X | 11.1～1.7 | 11.8X～74X | 22～3.4 | 92 |
2X (選) | 47X～296X | 5.5～0.9 | 23.5X～148X | 11.1～1.7 | 36 |
