由于該產品已進行多次功能升級和更新迭代，我們不保證Navigator系列龍門式三坐標測量機提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!

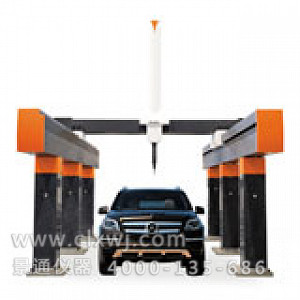

Navigator系列龍門式三坐標測量機，適用于超大型工件的精密測量，如汽車、航天、航空、船舶和大型模具等工業領域的測量。
-采用雙高架龍門結構，三軸導軌均采用優質 “泰山青”花崗巖，因而三軸具有相同的溫度特性和抗時效變形能力
-Z軸采用德國FESTO氣動平衡，并具有自保護裝置，提高了Z向的運動特性
-先進的德國柔性同步齒型帶傳動,無間隙，高強度，確保測量機運行無噪音，定位迅速準確。
-高精度高氣膜剛性的自清潔式預載荷紅寶石氣浮軸承
-三軸均采用進口大功率驅動器、電機及新型雙級帶減速器，確保傳動準確，迅速。
-測量系統：進口 RENISHAW 金屬光柵尺。
-氣動系統、傳動及驅動系統控制系統均采用世界Zui著名產品
Navigator系列龍門式三坐標測量機具有高精度、高強度、高剛性與高穩定性特點，適合于車間環境。
Navigator系列龍門式三坐標測量機，具有多種安全保護裝置，操作安全性高；選配溫度自動補償系統，全空間幾何誤差補償，雙光柵雙驅動系統確保NCG系列測量機以簡單的機械結構也能獲得高可靠性和高性能。
Navigator系列龍門式三坐標測量機，可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LS系列激光線掃描測頭、高精度激光點掃描測頭實現復雜曲面高速掃描（逆向工程）等任務。
景通精密測量儀器友情提示：
由于該產品已進行多次功能升級和更新迭代，我們不保證Navigator系列龍門式三坐標測量機提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!

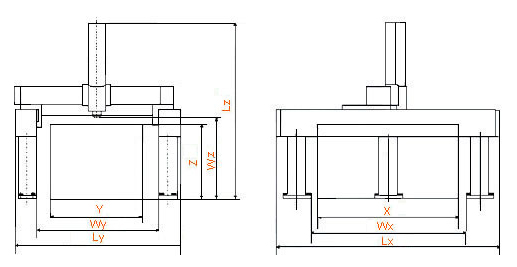

Navigator系列三坐標測量機性能指標MODEL 型號 STROKES MEASURING ACCURACY 精度指標 OVERALL SIZE WEIGHTS 系統凈重 行程范圍 ISO10360-2:2001/GB/T16857.2-2006 主機外廓尺寸 X Y Z S P Lx Ly Lz mm mm mm MPEE(um) MPEP(um) MPEE(um) MPEP(um) mm mm mm kg NCG203015 2000 3000 1500 5+5L/1000 5 3.5+4L/1000 4 3490 4770 4370 9800 NCG204015 2000 4000 1500 5+5L/1000 5 3.5+4L/1000 4 3490 5770 4370 10700 NCG205015 2000 5000 1500 5+5L/1000 5 3.5+4L/1000 4 3490 6770 4370 13490 NCG20XX15 2000 XX 1500 from 5+5L/1000 from 5 from 3.5+4L/1000 from 4 3490 XX 4370 XX NCG253015 2500 3000 1500 6+6L/1000 6 5+5L/1000 6 3990 4770 4370 9870 NCG254015 2500 4000 1500 6+6L/1000 6 5+5L/1000 6 3990 5770 4370 10800 NCG255015 2500 5000 1500 6+6L/1000 6 5+5L/1000 6 3990 6770 4370 13560 NCG25XX15 2500 XX 1500 from 6+6L/1000 from 6 from 5+5L/1000 from 6 3990 XX 4370 XX NCG203020 2000 3000 2000 6+6L/1000 7 5+5L/1000 6 3490 4770 5370 9810 NCG204020 2000 4000 2000 6+6L/1000 7 5+5L/1000 6 3490 5770 5370 11300 NCG205020 2000 5000 2000 6+6L/1000 7 5+5L/1000 6 3490 6770 5370 14650 NCG20XX20 2000 XX 2000 from 6+7L/1000 from 7 from 5+5L/1000 from 6 3490 XX 5370 XX NCG255018 2500 5000 1800 8+8L/1000 8 6+6L/1000 7 3990 6770 4970 14200 NCG256018 2500 6000 1800 8+8L/1000 8 6+6L/1000 7 3990 7770 4970 15400 NCG253020 2500 3000 2000 10+10L/1000 10 6+6L/1000 7 3990 4770 5370 10600 NCG254020 2500 4000 2000 10+10L/1000 10 6+6L/1000 7 3990 5770 5370 11300 NCG255020 2500 5000 2000 10+10L/1000 10 6+6L/1000 7 3990 6770 5370 14750 NCG25XX20 2500 XX 2000 from 10+10L/1000 from 10 from 6+6L/1000 from 7 3990 XX 5370 XX NCG306020 3000 6000 2000 10+10L/1000 10 8+8L/1000 8 4990 7770 5370 16200 NCG30XX20 3000 XX 2000 from 10+10L/1000 from 10 from 8+8L/1000 from 8 4990 XX 5370 XX - 環境條件要求：
電源電壓(Power Voltage):220V 溫度范圍(Temperature Range):18-22℃
空氣壓力(Air Pressure):0.7-1.0Mpa 溫度變化(Hourly Temperature Cycle):1℃/h
過濾精度(Filter Accuracy):0.3μm 溫度梯度(Thermal Gradient):1℃/m
空氣流量(Air Supply):0.12-0.45m3/min 濕度范圍(Relative Humidity):55%-65%
