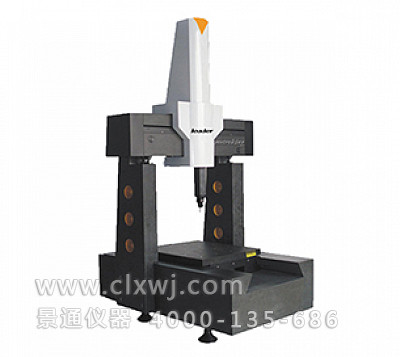

Metroking系列最高精密三坐標測量機

Metroking系列三坐標測量機，集合多年高精度測量機研發與生產經驗，經過各行業不同的應用驗證，其無與倫比的精度穩定性堪稱高精度三坐標測量機的典范，可滿足精密零部件檢測與高精度曲面掃描、計量室以及標準檢具的檢定。

Metroking系列數控高精度三坐標測量機采用全花崗巖結構、有限元分析、固定龍門式設計從而使測量機整體保持了高穩定性與高可靠性。

全花崗巖橫梁、整體基座、立柱工作臺、Z軸形成整機全封閉框架結構，具有高穩定性、不易變形、熱穩定性高等特點。

Metroking系列三坐標測量機三軸均采用先進的柔性鋼絲同步齒型帶傳動，整機運動無任何噪音、定位快速準確、不打滑、長壽命。

Y軸采用高精度整體雙燕尾導軌、三軸均為中心驅動、高分辨率光柵尺中心安裝使各軸運動的俯仰、偏擺得到Zui大限度抑制，且產生Zui小的阿貝誤差。采用世界名牌大功率電機及伺服驅動器，大大改善運動控制特性，測量機加速、制動、運行更快速平穩。

采用進口氣動系統，Z軸氣動平衡，可靠、平穩提高定位精度，三級精密過濾系統，超高過濾精度，確保導軌長壽命，進口高柔性拖鏈、電纜保證電氣系統的長壽命。整機穩定可靠，全花崗巖構件使測量機獲得極長使用壽命和非常高的投資回報率。

Metroking系列三坐標測量機可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LS系列激光線掃描測頭、高精度激光點掃描測頭、LV系列高分辨率CCD數字光學影像測頭實現高精度復雜曲面高速掃描（逆向工程）、微小尺寸高精度非接觸測量等任務。

?

• Metroking系列三坐標測量機性能指標

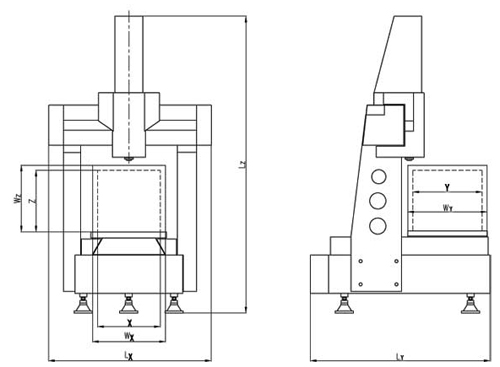

  MODEL    型號	STROKES			MEASURING ACCURACY 精度指標		OVERALL SIZE			WORK ENVELOPE			WEIGHT  系統凈重	PART WEIGHT 被測工件Zui大重量
  	行程范圍			ISO10360-2:2001/GB/T16857.2-2006		主機外廓尺寸			允許工件尺寸
  	X	Y	Z	S		Lx	Ly	Lz	Wx	Wy	Wz
  	mm	mm	mm	MPEE(um)	MPEP(um)	mm	mm	mm	mm	mm	mm	kg	kg
  NCF553	500	500	300	from 1.0+L/400	from 1.0	1600	1400	2550	600	600	400	6000	300
  NCF564	500	600	400	from 1.0+L/400	from 1.0	1600	1600	2750	600	700	500	6200	350
  NCF575	500	700	500	from 1.2+L/400	from 1.2	1600	1800	2950	600	800	600	6800	500
  NCF686	600	800	600	from 1.2+L/400	from 1.2	1700	2000	3150	700	900	700	7200	600
  NCF8106	800	1000	600	from 1.5+L/350	from 1.5	1900	2400	3150	900	1100	700	7800	700
  NCF10126	1000	1200	600	from 1.5+L/350	from 1.8	2100	2800	3150	1100	1300	700	9800	800

  環境條件要求：

• 電源電壓(Power Voltage):220V 溫度范圍(Temperature Range):18-22℃

• 空氣壓力(Air Pressure):0.7-1.0Mpa 溫度變化(Hourly Temperature Cycle):1℃/h

• 過濾精度(Filter Accuracy):0.3μm 溫度梯度(Thermal Gradient):1℃/m

• 空氣流量(Air Supply):0.12-0.45m3/min 濕度范圍(Relative Humidity):55%-65%
